Baterías de automóvil JIS, DIN y BCI: ¿Cuál es la diferencia?

El mercado mundial de repuestos automotrices y las cadenas de suministro OEM se basan en una estricta estandarización para garantizar la confiabilidad eléctrica y el ajuste físico. Los estándares regionales crean un panorama muy fragmentado entre las diferentes marcas de vehículos. Seleccionar u obtener el estándar de batería incorrecto provoca fallas graves en el montaje, asiento inadecuado de los terminales, amperios de arranque en frío (CCA) inadecuados y posibles riesgos de seguridad debido a mecanismos de sujeción incompatibles. Evaluar las diferencias estructurales, eléctricas y de prueba exactas entre una batería de automóvil JIS, DIN y BCI es esencial para que los administradores de flotas, los técnicos automotrices y los equipos de adquisiciones garanticen el cumplimiento del OEM y la confiabilidad operativa. Desglosaremos las dimensiones físicas exactas, las configuraciones de terminales y las metodologías de calificación del rendimiento que separan estos tres marcos dominantes. Necesita saber exactamente qué encaja en la bandeja, qué se fija al chasis y qué alimenta el motor de arranque sin provocar una falla en el sistema de administración de la batería.

Conclusiones clave

• La alineación regional dicta el diseño: BCI domina los vehículos norteamericanos, DIN (y EN) rige la ingeniería europea y JIS es el estándar estricto para la fabricación de automóviles japonesa y asiática en general.

• El ajuste físico no es negociable: las diferencias en la ubicación de los terminales (empotrados versus salientes), la altura de la carcasa y los salientes de sujeción de la base significan que estos estándares rara vez se pueden intercambiar de manera segura sin modificaciones importantes.

• Los protocolos de prueba varían: cada estándar utiliza diferentes líneas base de temperatura, tasas de carga, duraciones de descarga y requisitos de inclinación para calcular la capacidad y el rendimiento de arranque en frío.

• El abastecimiento requiere especificidad: asociarse con un fabricante de baterías de automóvil calificado requiere especificar el estándar regional exacto para garantizar que se utilicen el diseño de placa interna y los moldes de carcasa externos correctos.

Comprensión de la línea de base: por qué existen estándares para baterías

Una batería debe cumplir tres criterios no negociables para funcionar correctamente en cualquier vehículo. Debe encajar perfectamente en la bandeja física. Debe fijarse de forma segura al chasis del vehículo para evitar daños por vibraciones. Finalmente, debe entregar la carga eléctrica precisa requerida por el motor de arranque y la electrónica de a bordo del vehículo. El incumplimiento de cualquiera de estos criterios da como resultado una falla prematura de la batería o fallas eléctricas graves. Cuando un técnico abre el capó, la primera señal visual es el mecanismo de sujeción. Si ven un paréntesis superior, inmediatamente saben que se trata de un estándar JIS o BCI específico. Si la batería está asegurada en la base, buscan una extensión larga y un casquillo de 13 mm para liberar la abrazadera de la base DIN.

Los órganos rectores regionales desarrollaron marcos distintos basados ​​en preferencias específicas de ingeniería automotriz. El Battery Council International supervisa los estándares en América del Norte. El Deutsches Institut für Normung dicta los requisitos para Europa. Japanese Industrial Standards gestiona los marcos para Asia. Estas organizaciones crearon reglas que se alinean con la forma en que los ingenieros locales diseñan los compartimentos del motor y los sistemas eléctricos.

Debe evaluar las baterías a través de tres lentes principales para comprender estos estándares:

1. Dimensiones físicas: Esto incluye el largo, ancho y alto exactos de la carcasa de plástico.

2. Configuración de terminales: los terminales pueden colocarse en la parte superior, montarse en un costado o permanecer empotrados dentro de la carcasa.

3. Metodologías de calificación de rendimiento: las diferentes regiones priorizan las clasificaciones de amperios de arranque en frío (CCA), capacidad de reserva (RC) o amperios-hora (AH) de manera diferente según el clima local y las demandas eléctricas del vehículo.

La capacidad de reserva mide cuántos minutos una batería puede entregar 25 amperios a 80 grados Fahrenheit antes de que el voltaje caiga por debajo de 10,5 voltios. Esta métrica es universalmente importante, pero los estándares BCI la enfatizan mucho para los vehículos norteamericanos que utilizan numerosos accesorios del mercado de repuestos. La química interna a menudo sigue siendo idéntica en estas regiones. Las placas de plomo-ácido inundadas estándar o los separadores de estera de vidrio absorbente (AGM) funcionan de la misma manera en todo el mundo. Sin embargo, la arquitectura exterior se rige estrictamente por los estándares regionales. No se puede forzar una carcasa que no coincide en una bandeja rígida, independientemente de la química que se encuentre dentro de la caja de plástico. Las placas de plomo generan la energía, pero la carcasa de plástico externa determina si esa energía puede integrarse de manera segura en el vehículo.

Batería de automóvil JIS (estándar industrial japonés)

Los ingenieros diseñan la batería de automóvil JIS principalmente para Toyota, Honda, Nissan, Subaru y otros vehículos fabricados en Asia. Estos vehículos suelen contar con compartimentos de motor que priorizan el espacio vertical y el acceso de mantenimiento de arriba hacia abajo. El diseño de la batería refleja directamente esta filosofía de ingeniería. Rara vez encontrarás un vehículo japonés que asegure la batería desde abajo.

Las características físicas destacan inmediatamente al inspeccionar una unidad JIS. Por lo general, presentan perfiles de carcasa más altos en comparación con sus homólogos DIN y BCI. Los terminales sobresalen completamente por encima de la superficie plana superior de la carcasa de la batería. Además, generalmente carecen de repisas de sujeción inferiores o de trampillas de montaje. En cambio, dependen completamente de amarres de soporte de montaje superior. Una barra transversal de metal se sujeta sobre la parte superior de la batería y la empuja hacia abajo en la bandeja usando dos ganchos en J roscados unidos al chasis.

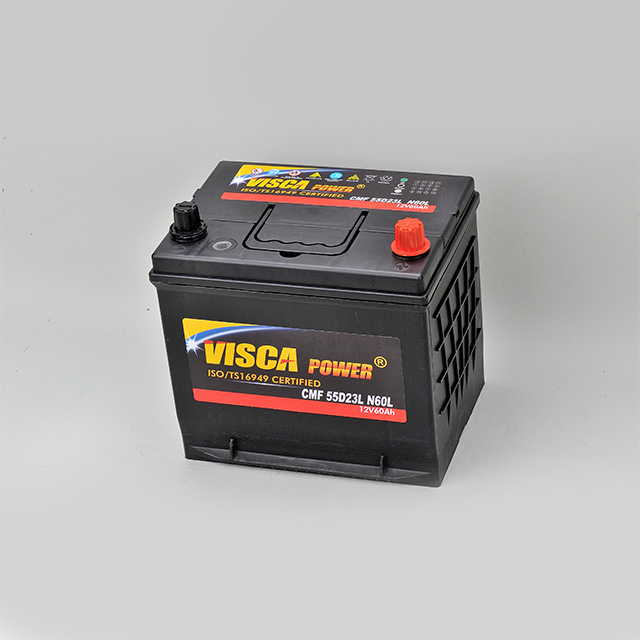

Decodificar la nomenclatura requiere comprender una fórmula específica. Tomemos una batería 55D23L como ejemplo estándar.

• El número 55 representa el rango de desempeño. Este es un índice de rendimiento combinado, no una medición directa de amperios-hora o CCA.

• La letra D indica la clase de ancho y alto. Una clase "D" significa un ancho de 173 mm y una altura de 202 mm.

• El número 23 muestra la longitud aproximada de la carcasa en centímetros.

• La letra L indica la disposición de polaridad del terminal, lo que significa que el terminal positivo se encuentra en el lado izquierdo cuando mira hacia el frente de la batería.

Otros grupos JIS comunes pueblan en gran medida el mercado de repuestos. Tamaños como 32C24R, 46B24R y 95E41R demuestran la amplitud del estándar. Cada tamaño apunta a cilindradas de motor específicas y cargas eléctricas comunes en el diseño de automóviles asiáticos. El 46B24R es un elemento básico para los sedanes compactos y ofrece un equilibrio entre diseño liviano y potencia de arranque adecuada. El 95E41R proporciona la enorme capacidad de reserva necesaria para los camiones de reparto comerciales que operan en entornos urbanos densos.

Las tolerancias de prueba para unidades JIS se centran en factores ambientales específicos. Los protocolos JIS prueban estrictamente los límites de consumo de agua para garantizar la longevidad en climas cálidos. Los estándares JIS a menudo requieren mediciones de gravedad específica del electrolito para garantizar un rendimiento óptimo en entornos de alta humedad. Los materiales plásticos de la carcasa también están formulados para resistir la degradación térmica en compartimentos de motor que carecen del amplio blindaje térmico que se encuentra en los vehículos europeos de lujo. También exigen una alta resistencia a las vibraciones. Los vehículos asiáticos suelen montar baterías en compartimentos de motor compactos y densamente poblados, donde los armónicos del motor se transfieren directamente a la bandeja de la batería. Las placas de plomo internas deben soportar estas frecuencias sin desprender material activo.

Batería de automóvil DIN (Deutsches Institut für Normung)

Esta norma rige exclusivamente para los OEM europeos. Fabricantes como Volkswagen, BMW, Audi, Mercedes-Benz y Volvo confían en la estructura DIN para baterías de coche . El diseño de vehículos europeos suele colocar las baterías en lugares estrechos y restringidos, lo que requiere una arquitectura de carcasa muy específica. Con frecuencia encontrará estas unidades enterradas debajo de los capós del parabrisas, debajo de los asientos de los pasajeros o escondidas en los compartimentos traseros del maletero para optimizar la distribución del peso del vehículo.

Las características físicas satisfacen directamente las estrictas tolerancias de ingeniería europeas. Estas baterías presentan un perfil de altura total más bajo. Esto les permite caber dentro de compartimentos del motor restringidos sin interferir con el cierre del capó. Los terminales siempre están empotrados. Se asientan al ras o debajo del borde superior de la carcasa. Esto evita cortocircuitos accidentales contra campanas metálicas de poca holgura.

También requieren un saliente de sujeción de la base inferior. A menudo verá bridas B13 o B14 moldeadas en el plástico inferior. Una cuña de metal se sujeta a esta brida, asegurando la batería en la base en lugar de en la parte superior. Este método de abrazadera de base proporciona una seguridad excepcional durante la conducción a alta velocidad y en curvas agresivas, lo que se alinea con la dinámica de conducción en las autopistas europeas.

A medida que los fabricantes europeos fueron pioneros en la tecnología start-stop, la norma DIN evolucionó para incorporar los requisitos de la estera de vidrio absorbente (AGM). Una batería DIN AGM moderna cuenta con paredes de carcasa reforzadas para soportar las presiones internas más altas generadas por la tecnología de gas recombinante. No se puede sustituir una batería DIN AGM por una batería inundada DIN estándar, incluso si las dimensiones físicas coinciden perfectamente. El sistema de gestión de energía del vehículo destruirá la batería descargada en unos meses.

Decodificar la nomenclatura implica comprender la transición de los sistemas DIN a EN. El sistema DIN heredado de 5 dígitos proporcionaba una categorización básica para vehículos más antiguos. La industria finalmente hizo la transición al sistema de código ETN (número de tipo europeo) de 9 dígitos. Estos códigos más nuevos definen explícitamente el voltaje, la capacidad nominal y el rendimiento de arranque en frío.

• El primer dígito indica voltaje (normalmente 5 para baterías de 12 V de menos de 100 Ah y 6 para baterías de 12 V de más de 100 Ah).

• El segundo y tercer dígito representan la capacidad exacta en amperios-hora (Ah).

• Los últimos tres dígitos dictan la clasificación CCA exacta según los estándares de prueba EN.

Esto garantiza que se cumplan los parámetros exactos de reemplazo del OEM sin que el técnico tenga que adivinar.

Batería de automóvil BCI (Consejo Internacional de Baterías)

El Battery Council International dicta el estándar para los fabricantes de equipos originales de América del Norte. Ford, General Motors y Stellantis utilizan este marco en toda su gama de vehículos. Los equipos comerciales pesados ​​y la maquinaria agrícola también dependen en gran medida del estándar BCI para baterías de automóviles . Históricamente, los vehículos norteamericanos presentaban compartimentos de motor grandes, lo que permitía una amplia variedad de formas y tamaños de baterías.

Las características físicas varían ampliamente dentro del marco de BCI. Los tamaños de carcasa se clasifican mediante números específicos de "Tamaño de grupo" en lugar de códigos alfanuméricos. Presentan una combinación de configuraciones de terminales de poste superior y lateral. Los postes laterales siguen siendo excepcionalmente comunes en los vehículos GM más antiguos. Este diseño evita la corrosión del terminal superior y ahorra espacio vertical. Las unidades BCI utilizan una combinación de mecanismos de sujeción superiores e inferiores dependiendo completamente del tamaño específico del grupo y de la plataforma del vehículo.

Decodificar la nomenclatura es sencillo pero requiere memorizar las dimensiones del grupo. Considere una batería BCI Grupo 31 . La designación 'Grupo 31' dicta las dimensiones máximas exactas. Mide aproximadamente 13 pulgadas de largo, 6,8 pulgadas de ancho y 9,44 pulgadas de alto. También dicta los tipos de terminales, a menudo utilizando pernos roscados en lugar de postes conductores lisos. Este tamaño específico se utiliza mucho en camiones comerciales, aplicaciones marinas y equipos agrícolas pesados ​​donde es obligatoria una alta capacidad de reserva. Los mecánicos de flotas confían en este estándar para los semirremolques Clase 8, donde tres o cuatro baterías del Grupo 31 están conectadas en paralelo para proporcionar los enormes amperios de arranque necesarios para hacer funcionar un motor diésel de 15 litros en temperaturas bajo cero. Los terminales de perno roscado de estas unidades BCI comerciales permiten atornillar de forma segura terminales de anillo de gran calibre, minimizando la caída de voltaje en el banco de baterías.

Otros tamaños comunes incluyen el Grupo 24, 27, 34 y 35. Con frecuencia verá una designación "R" adjunta a estos números, como 35R. Esta letra simplemente invierte el diseño de polaridad del terminal, invirtiendo las posiciones de los postes positivos y negativos para acomodar diferentes rutas de enrutamiento de cables. Instalar un Grupo 35 estándar en un vehículo diseñado para un 35R significa que los cables de la batería de fábrica no llegarán físicamente a los terminales.

Batería de automóvil JIS, DIN y BCI: comparación técnica directa

Las variaciones dimensionales y de ajuste dictan el éxito de la instalación en el taller. Compare el requisito del soporte superior de JIS con el requisito de abrazadera de base de DIN. No es posible asegurar de forma segura una batería con abrazadera de base en una bandeja del soporte superior. La batería se deslizará durante una frenada brusca, rompiendo los cables de los terminales. Analizar las implicaciones de seguridad de la altura de la terminal. Los terminales BCI y JIS sobresalen hacia arriba. Los terminales DIN permanecen empotrados. La instalación de un terminal que sobresale debajo de un capó europeo bajo corre el riesgo de sufrir un cortocircuito eléctrico grave y provocar un posible incendio en el vehículo.

Las pruebas de rendimiento y las diferencias en las calificaciones complican las referencias cruzadas entre regiones. Los amplificadores de arranque en frío se prueban de manera diferente según los estándares.

• BCI prueba tasas de descarga a 0°F (-18°C) durante 30 segundos, lo que requiere que el voltaje permanezca por encima de 7,2 V.

• El estándar europeo EN prueba a -18 °C durante 10 segundos a 7,5 V, hace una pausa de 10 segundos y luego descarga más al 60 % de la corriente inicial hasta que el voltaje cae a 6,0 V.

• JIS utiliza un sistema de indexación de rendimiento completamente diferente que tiene en cuenta tanto la capacidad como la capacidad de arranque en frío en un único número de rango.

BCI utiliza calificaciones CCA sencillas. DIN y EN ponen un gran énfasis en la capacidad de amperios-hora para soportar la compleja electrónica europea. La certificación de laboratorio varía significativamente. Las tasas y duraciones de carga requeridas difieren durante las pruebas para cada estándar. Una batería que pase la certificación JIS podría no aprobar la certificación DIN simplemente debido a las curvas de descarga específicas requeridas por el equipo de laboratorio.

Las tolerancias ambientales y al estrés también divergen según las expectativas regionales. Los requisitos de inclinación para las pruebas difieren. Las baterías DIN a menudo enfrentan pruebas de inclinación más estrictas porque con frecuencia se montan dentro de la cabina de pasajeros o el maletero, donde las fugas de ácido representan un peligro directo para los ocupantes. Los límites aceptables para métricas como el consumo de agua y la retención de electrolitos bajo estrés operativo extremo varían según la región.

Marco de evaluación: elección y obtención del estándar adecuado

Los criterios de cumplimiento OEM y éxito de instalación son inmensamente importantes para el mantenimiento de vehículos modernos. Es obligatorio cumplir con el estándar de fábrica. Los vehículos modernos utilizan complejos sistemas de gestión de baterías (BMS). Estos sistemas programan el alternador para que se cargue según las líneas base exactas de resistencia y capacidad del estándar de batería de fábrica. La instalación de un estándar incorrecto confunde al BMS, lo que provoca una carga insuficiente, una sobrecarga o una falla prematura del alternador. El ordenador del vehículo espera una curva de descarga determinada. Si instala una batería BCI en un vehículo programado para una unidad DIN, el perfil de carga no coincidirá con la respuesta química interna de la batería.

El abastecimiento requiere examinar minuciosamente su cadena de suministro. Asociarse con un fabricante confiable de baterías para automóviles exige un escrutinio. Busque certificaciones ISO estrictas. Verifique su capacidad para producir moldes JIS, DIN y BCI precisos sin deformaciones dimensionales. El control de calidad en la fundición de rejillas de plomo-ácido o en la fabricación de placas AGM no es negociable. Las consideraciones de escalabilidad son importantes para los administradores de flotas. Estandarizar el inventario de mantenimiento en flotas regionales mixtas requiere un proveedor que pueda cumplir los tres estándares de manera confiable sin contaminación cruzada de los moldes de carcasa.

Los equipos de adquisiciones deben establecer estrictas guías de referencia cruzada para sus instalaciones de mantenimiento. Depender de dimensiones genéricas en lugar de estándares regionales exactos conduce a un desperdicio de inventario. Si un gerente de compras compra una paleta de baterías BCI Group 48 pensando que se adaptarán a una flota de camionetas de tránsito europeas, los mecánicos descubrirán rápidamente que las bridas de la base no se alinean con las bandejas de fábrica. Esto obliga a la flota a modificar las bandejas, lo que anula las garantías del vehículo, o a devolver el palé completo.

Los riesgos de implementación presentan peligros físicos reales en el campo. El peligro de la modernización es grave. Intentar colocar una batería JIS en una bandeja DIN es un error común. La consecuencia es la imposibilidad de asegurar la brida base. Esto provoca daños graves por vibración, desprendimiento prematuro de las placas o formación de arcos terminales contra el capó. La mitigación requiere un estricto cumplimiento del tamaño de los grupos OEM. Evite por completo los adaptadores de terminales no originales. Introducen caídas de voltaje, aumentan la resistencia eléctrica y crean puntos de falla.

Conclusión

Si bien una batería JIS, DIN y BCI pueden compartir la misma línea base de 12 voltios y una química interna similar de plomo-ácido o AGM, siguen siendo componentes distintos. Su arquitectura externa, ubicación de terminales, mecanismos de sujeción y estándares de prueba los hacen estrictamente no intercambiables. Forzar un estándar no coincidente en un vehículo compromete la seguridad, la estabilidad eléctrica y la seguridad física. Base las decisiones de adquisición estrictamente en la región de origen del vehículo y el diseño de la bandeja de la batería OEM. Utilice BCI para flotas norteamericanas. Confíe en DIN para la ingeniería europea. Seleccione JIS para importaciones asiáticas. Seguir esta lógica evita costosos diagnósticos eléctricos y daños físicos en el futuro.

• Audite los requisitos actuales de su flota o inventario de inmediato para identificar estándares que no coinciden.

• Consulte los manuales OEM para conocer los tamaños exactos de los grupos antes de solicitar reemplazos.

• Inspeccione las bandejas físicas de la batería para confirmar si usan soportes superiores o repisas de base.

• Colabore con un fabricante certificado capaz de proporcionar documentación que cumpla con los estándares para todos los moldes regionales.

Preguntas frecuentes

P: ¿Puedo reemplazar una batería JIS por una batería DIN?

R: No, rara vez son intercambiables. Las barreras físicas impiden una instalación segura. Las baterías DIN requieren repisas de sujeción de la base, mientras que las bandejas JIS usan soportes superiores. Además, las diferencias en la altura de los terminales pueden causar problemas de espacio libre en el capó o problemas de alcance de los cables.

P: ¿Qué significa "L" o "R" en los códigos de batería JIS y BCI?

R: "L" o "R" designa el diseño de polaridad del terminal. Indica si el terminal positivo está en el lado izquierdo o derecho cuando mira hacia el frente de la batería. Hacer esto mal significa que los cables de la batería de su vehículo no llegarán a los postes correctos.

P: ¿Es una batería BCI Grupo 31 lo mismo que una batería estándar DIN?

R: No. El Grupo 31 es un tamaño comercial específico de América del Norte que se utiliza mucho en el transporte por carretera y en la agricultura. DIN es un estándar europeo amplio. Si bien DIN tiene tamaños equivalentes para trabajos pesados, las dimensiones físicas y los salientes de sujeción difieren significativamente del Grupo 31.

P: ¿En qué se diferencian los estándares de baterías DIN y EN?

R: EN, o norma europea, es el estándar más amplio que absorbió y actualizó en gran medida los antiguos protocolos DIN alemanes. El sistema EN/ETN utiliza un código de 9 dígitos para definir con mayor precisión el voltaje, la capacidad y el rendimiento en comparación con el sistema DIN heredado de 5 dígitos.

P: ¿Por qué las baterías DIN tienen terminales empotrados?

R: Los terminales empotrados son una característica de seguridad vital. Se asientan al ras o debajo del borde superior de la carcasa de la batería. Este diseño evita cortocircuitos accidentales contra capós metálicos en compartimentos de motores europeos compactos con espacios libres muy reducidos.

P: ¿Cómo sé qué estándar de batería necesita mi automóvil?

R: Primero consulte el manual del propietario OEM. Inspeccione la etiqueta de la batería existente para ver códigos específicos, como un rango de rendimiento JIS o un tamaño de grupo BCI. Finalmente, examine el diseño físico de la bandeja de la batería y la abrazadera de sujeción para confirmar el estilo de carcasa requerido.
