Tamaño de batería AGM L2 L3 L4 L5 Guía de combinación

Las arquitecturas eléctricas de los vehículos modernos, en particular aquellas que utilizan frenado regenerativo y accesorios de alta demanda, dependen de especificaciones exactas de la batería. Seleccionar el tamaño correcto de batería AGM es un requisito técnico estricto, no una mera recomendación. Cuando instala una unidad con dimensiones físicas incorrectas, garantiza un ajuste no seguro. Este descuido conduce directamente a daños por altas vibraciones que destruyen las placas de plomo internas. Además, la capacidad no coincidente (Ah) interrumpe el sistema de gestión de batería (BMS) del vehículo. Un BMS confuso provoca una falla prematura de la batería, ejerce una presión severa sobre el alternador y provoca fallas en el sistema de arranque y parada. Esta guía desglosa los estándares de tamaño DIN/EN de la serie L (L2 a L5). Proporcionamos un marco práctico para hacer coincidir las dimensiones físicas, la capacidad eléctrica y las especificaciones del fabricante. Puede utilizar estos datos para un reemplazo confiable o para la adquisición de flotas a gran escala sin dudar de la compatibilidad.

Conclusiones clave

• Huellas estandarizadas: La serie L (DIN/EN) estandariza el ancho (175 mm) y la altura (190 mm), con capacidad que se escala directamente a lo largo de la longitud de la carcasa de la batería (de 242 mm en L2 a 353 mm en L5).

• La regla estricta de reemplazo: una batería AGM siempre debe ser reemplazada por otra batería AGM; la degradación a una batería estándar de plomo-ácido inundado (SLA) provocará fallas rápidas en las aplicaciones de arranque y parada.

• Dependencia de BMS: actualizar o degradar el tamaño de la batería de arranque y parada de AGM requiere la recalibración de BMS; Si no se registra la nueva capacidad, se producirán perfiles de carga incorrectos y se reducirá la vida útil.

• Referencia cruzada directa: los tamaños de la serie L se correlacionan directamente con las designaciones de la serie H (p. ej., L2 = H5, L3 = H6), lo que simplifica la referencia cruzada entre las normas BCI europeas y norteamericanas.

• Criterios de abastecimiento: evaluar un fabricante de baterías AGM requiere mirar más allá de las clasificaciones Ah básicas para evaluar los datos de prueba de compresión de la placa, pureza del plomo y ciclo de vida.

Decodificación de estándares de tamaño de batería AGM: DIN/EN frente a BCI

Las cadenas de suministro globales a menudo crean confusión durante la adquisición y el reemplazo. Las diferentes regiones utilizan distintos estándares para clasificar las baterías de automóviles. América del Norte depende en gran medida del sistema BCI (Battery Council International). Europa utiliza el estándar DIN/EN. Comprender cómo interactúan estos sistemas evita costosos errores de compra y garantiza una instalación perfecta en el taller.

El sistema de la serie L

La norma europea DIN/EN clasifica las baterías de automóviles utilizando una designación L1 a L6. Este sistema estandariza el tamaño físico de la caja y establece una capacidad eléctrica de referencia. Los fabricantes de automóviles favorecen este sistema porque simplifica la fabricación de vehículos. Los ingenieros pueden diseñar un ancho de bandeja de batería único para toda una gama de vehículos. En toda la serie L, el ancho se mantiene constante en 175 mm. La altura se mantiene constante en 190 mm. La longitud de la carcasa dicta el volumen interno. Un mayor volumen permite utilizar más placas de plomo, lo que aumenta directamente la capacidad de amperios-hora (Ah). Un sedán modelo base puede usar una batería L2 corta, mientras que la variante diésel del mismo automóvil usa una batería L5 más larga en la misma bandeja.

Detalles de estandarización BCI

El sistema de tamaño de grupo del Battery Council International (BCI) va más allá de las simples dimensiones físicas. Estandariza las ubicaciones de los terminales, las configuraciones de polaridad y las características de rendimiento básicas. Un tamaño de grupo BCI específico garantiza que la batería se ajustará físicamente a la bandeja, que los cables llegarán a los terminales correctos sin estirarse y que las abrazaderas de sujeción asegurarán la carcasa correctamente. Los mecánicos confían en los tamaños de grupo BCI para asegurarse de no instalar una batería con polaridad invertida, que quemaría instantáneamente los fusibles principales del vehículo.

Matriz de referencias cruzadas

La asignación de designaciones de la serie L a los tamaños de grupo de la serie H y BCI simplifica las adquisiciones transfronterizas. Los nodos estructurales se alinean perfectamente según estas convenciones de nomenclatura. Utilice la siguiente matriz para hacer referencias cruzadas de tamaños automotrices estándar al solicitar unidades de reemplazo.

Distinciones automotrices versus marinas

Debe distinguir entre los tamaños de grupo automotriz de la serie L/BCI y los tamaños de grupo de ciclo profundo marino/RV. Los tamaños marinos incluyen el Grupo 24, 27, 31, 4D y 8D. Estas baterías cuentan con diferentes tipos de terminales, como pernos roscados diseñados para tuercas de mariposa. También utilizan placas de plomo sólidas más gruesas optimizadas para descargas profundas prolongadas en lugar de ráfagas de arranque cortas y de alto amperaje. La combinación de aplicaciones automotrices y marinas conduce a una rápida degradación de la batería. La instalación de una batería marina del Grupo 31 en una furgoneta comercial dará como resultado un rendimiento de arranque deficiente en climas fríos porque la resistencia interna es demasiado alta para un encendido rápido del motor de arranque.

Dimensión de evaluación y restricciones

El cumplimiento de los estándares físicos es muy importante para las bandejas de baterías OEM. Los fabricantes de vehículos diseñan tolerancias estrictas bajo el capó. Una batería debe coincidir con las dimensiones exactas para enganchar firmemente las abrazaderas de sujeción de la base. El estándar de sujeción europeo más común es el B13. La especificación B13 requiere un borde de 10,5 mm de alto que recorre el lado largo inferior de la carcasa de la batería. La abrazadera metálica del vehículo se sujeta a este saliente. Si compra una batería sin el borde B13 correcto, la batería rebotará libremente en la bandeja, lo que provocará carcasas agrietadas y fugas de ácido.

Especificaciones detalladas de la batería AGM de la serie L

Cada paso en la jerarquía de la serie L proporciona una mayor capacidad eléctrica y potencia de arranque en frío. Seleccionar la unidad correcta requiere hacer coincidir la huella física con las demandas de energía específicas del vehículo. No puedes adivinar el tamaño; debes medir la bandeja o consultar las especificaciones de fábrica.

Batería AGM60 L2 (H5 / Grupo 47)

La batería AGM60 L2 representa el punto de entrada para las modernas aplicaciones start-stop. Proporciona una solución de energía compacta para vehículos con compartimentos de motor reducidos, como los hatchbacks compactos y los SUV crossover más pequeños.

• Dimensiones físicas: La carcasa estándar L2 mide aproximadamente 242 mm de largo, 175 mm de ancho y 190 mm de alto.

• Línea Base Eléctrica: Entrega una capacidad nominal de 60Ah. El rango típico de amperios de arranque en frío (CCA) se encuentra entre 600 y 680.

• Aplicación objetivo: Este tamaño se adapta perfectamente a vehículos compactos y sistemas de arranque y parada de nivel básico. Muchos SUV de lujo grandes también utilizan el L2 como batería auxiliar secundaria. En estos sistemas de doble batería, el L2 alimenta módulos electrónicos específicos como la dirección asistida electrónica o los sistemas de freno por cable, mientras que la batería principal maneja el arranque del motor.

• Nota de instalación: Debido a su longitud más corta, la instalación de un L2 en una bandeja más grande requiere un bloque espaciador para evitar el movimiento horizontal.

Batería AGM70 L3 (H6 / Grupo 48)

La batería AGM70 L3 es el estándar más común para los vehículos de pasajeros modernos. Equilibra el tamaño físico con sólidas reservas eléctricas, lo que lo convierte en la opción predeterminada para millones de vehículos en todo el mundo.

• Dimensiones físicas: La carcasa L3 extiende la longitud a aproximadamente 278 mm, manteniendo el ancho estándar de 175 mm y la altura de 190 mm.

• Base Eléctrica: Ofrece una capacidad nominal de 70Ah. Las calificaciones CCA suelen oscilar entre 720 y 760.

• Aplicación objetivo: Los sedanes de tamaño mediano, las camionetas pickup estándar de media tonelada y los SUV de tamaño mediano dependen en gran medida de este tamaño. Actúa como fuente de energía principal para aplicaciones convencionales de arranque y parada en las que el motor se apaga en los semáforos.

• Nota de instalación: El L3 es lo suficientemente pesado como para que los técnicos deban usar una correa para transportar la batería. Dejar caer un L3 en una bandeja de capó empotrada sin correa a menudo provoca pellizcos en los dedos o daños en los capós de plástico circundantes.

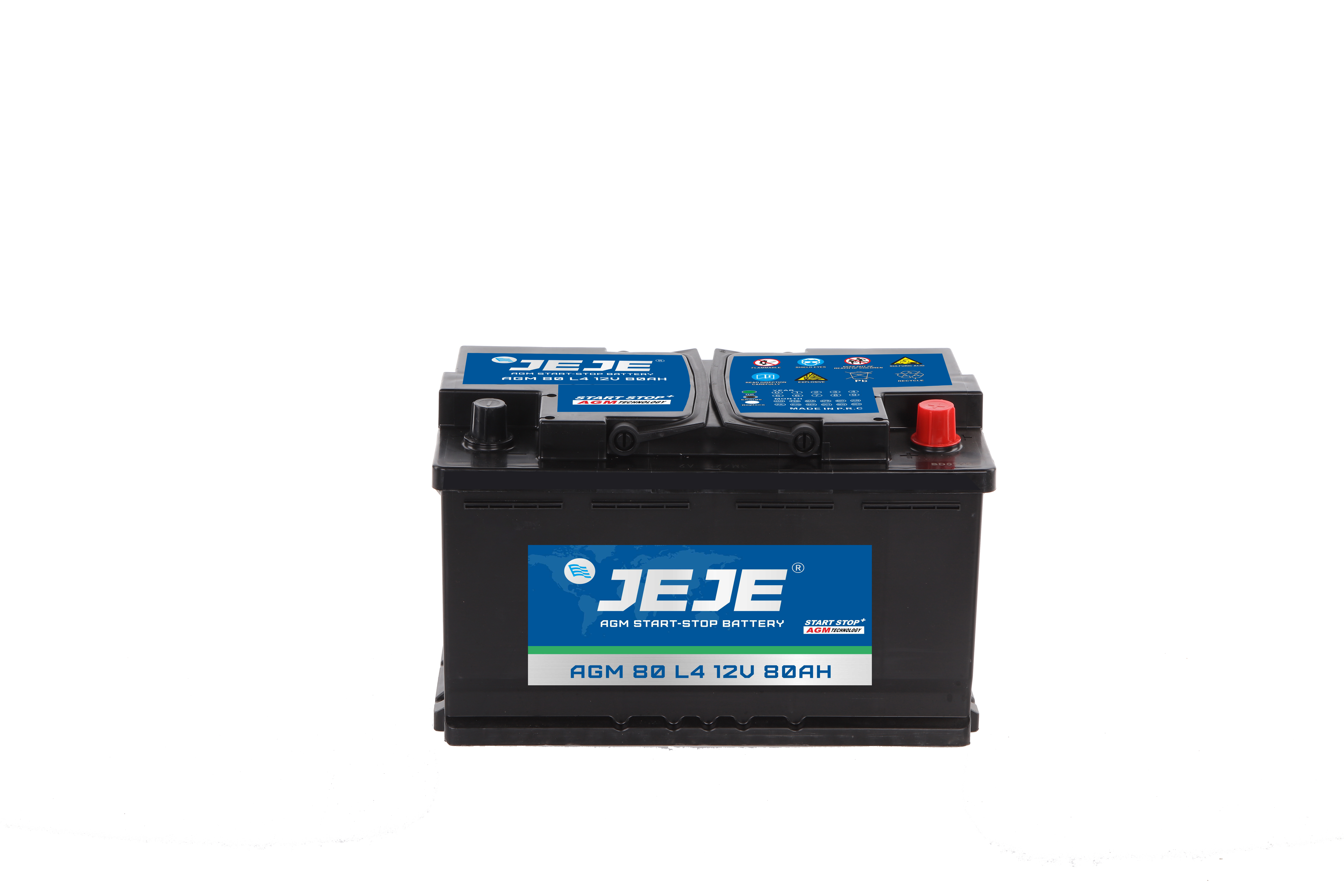

Batería AGM80 L4 (H7 / Grupo 94R)

La batería AGM80 L4 aumenta la entrega de energía para vehículos equipados con amplios conjuntos electrónicos, asientos con calefacción y motores de mayor cilindrada.

• Dimensiones físicas: La carcasa L4 mide aproximadamente 315 mm de largo, 175 mm de ancho y 190 mm de alto.

• Línea de base eléctrica: Proporciona una capacidad sustancial de 80 Ah. La salida CCA oscila entre 800 y 850.

• Aplicación objetivo: Los vehículos de lujo, las camionetas comerciales livianas y los vehículos con cargas pesadas de accesorios electrónicos requieren el L4. Maneja sin esfuerzo el atractivo parásito de los sistemas avanzados de información y entretenimiento, los compresores de suspensión neumática y los módulos de radar de asistencia al conductor.

• Nota de instalación: La 'R' en el Grupo 94R significa 'Reverse'. Esto significa que el terminal positivo se encuentra en el lado derecho de cara a la batería. Siempre verifique el enrutamiento de los cables antes de dejar caer un L4 en la bandeja, ya que obligar a los cables a cruzar sobre la batería crea un grave riesgo de incendio.

Batería AGM92 L5 (H8 / Grupo 49)

La batería AGM92 L5 se encuentra en la parte superior de la tabla de tamaños de vehículos de pasajeros estándar. Ofrece máxima capacidad de reserva y potencia de arranque inquebrantable para los entornos automotrices más exigentes.

• Dimensiones físicas: La carcasa L5 requiere un espacio de bandeja significativo, que mide aproximadamente 353 mm de largo, 175 mm de ancho y 190 mm de alto.

• Línea de base eléctrica: Cuenta con una enorme capacidad que va desde 92Ah a 95Ah. Las calificaciones CCA suelen oscilar entre 850 y 900.

• Aplicación objetivo: Los vehículos europeos de alto rendimiento, los grandes motores diésel y las aplicaciones de flotas de servicio pesado exigen el L5. Los motores diésel requieren un amperaje enorme para alimentar las bujías incandescentes y los calentadores de rejilla incluso antes de que se active el motor de arranque. El L5 proporciona esta potencia sin que el voltaje caiga por debajo de los umbrales críticos.

• Nota de instalación: Con un peso de más de 60 libras, el L5 requiere un manejo cuidadoso. Muchos vehículos europeos montan el L5 debajo del asiento del pasajero o en el maletero trasero. Asegúrese de que el tubo de ventilación esté conectado correctamente durante la instalación para dirigir la liberación natural de gases fuera de la cabina de pasajeros.

Evaluación técnica: Cómo combinar una batería AGM Start Stop con su carga

La selección de una batería de repuesto requiere una evaluación técnica rigurosa. Depender únicamente de métricas de voltaje básicas conduce a fallas catastróficas en el sistema. Debe evaluar la carga eléctrica específica del vehículo y hacer coincidir la química interna y la capacidad de la batería en consecuencia. Una batería no es sólo una caja de electricidad; es un dispositivo de almacenamiento de químicos que debe alinearse con la salida del alternador del vehículo.

La regla "El voltaje no es suficiente"

Igualar una clasificación de 12 V resulta totalmente insuficiente para los vehículos modernos. Una pequeña batería de motocicleta y una enorme batería de camión diésel producen 12 voltios. Los compradores deben igualar tanto la capacidad (Ah) como las dimensiones físicas para garantizar la compatibilidad del sistema. El alternador del vehículo espera que una clasificación Ah específica gobierne su algoritmo de carga. Si instala una batería de 60 Ah en un vehículo programado para una batería de 95 Ah, el alternador impulsará demasiada corriente, hervirá el electrolito y destruirá la batería en cuestión de semanas.

Características-Resultados: SLA vs AGM

La tecnología de tapete de vidrio absorbente maneja excepcionalmente bien los ciclos profundos. En una batería de arranque y parada AGM , las esteras de fibra de vidrio comprimen firmemente las placas de plomo. Esta compresión física evita que el material de plomo activo se desprenda de la red durante ciclos de descarga repetidos. Las baterías estándar de plomo-ácido inundadas (SLA) carecen de esta compresión. Cuando una batería SLA se descarga, las placas de plomo se expanden y contraen. Sin la estera de vidrio que mantiene todo junto, el cable se desprende y cae al fondo de la carcasa, provocando finalmente un cortocircuito en la celda. La instalación de una batería SLA en un vehículo start-stop produce una rápida degradación interna.

Capacidad (Ah) y Capacidad de Reserva (RC)

El amperio-hora (Ah) mide la energía total que almacena una batería. La capacidad de reserva (RC) mide cuántos minutos la batería puede soportar una carga de 25 amperios antes de caer por debajo de los 10,5 voltios. Debe garantizar una reserva de energía adecuada para las extracciones parásitas. Los vehículos modernos consumen continuamente energía para los sistemas de seguridad, los módulos de entrada sin llave y la configuración de la memoria durante las fases de apagado del motor. Por ejemplo, un vehículo con un consumo parásito constante de 50 miliamperios (0,05 A) consumirá 1,2 Ah por día simplemente estacionado en el camino de entrada. Durante una estancia de dos semanas en un aparcamiento en el aeropuerto, eso equivale a 16,8 Ah. Las clasificaciones Ah más altas proporcionan una mayor protección contra estos drenajes constantes, lo que garantiza que el vehículo siga arrancando a su regreso.

Realidades de los amplificadores de arranque en frío (CCA)

Los amperios de arranque en frío dictan la capacidad de la batería para arrancar un motor en temperaturas bajo cero. Cumplir con los requisitos de CCA del OEM sigue siendo fundamental para la confiabilidad en climas fríos. Sin embargo, sobre-especificar CCA a expensas de Ah representa una estrategia defectuosa para los vehículos start-stop. Para lograr índices CCA artificialmente altos, algunos fabricantes utilizan placas de plomo más delgadas y numerosas para aumentar la superficie. Estas delgadas placas se degradan mucho más rápido en condiciones de ciclo profundo. Los sistemas start-stop requieren placas más gruesas y robustas para sobrevivir a los ciclos constantes, lo que hace que Ah sea una métrica más crítica que el CCA excesivo.

Actualizaciones y degradaciones de tamaño: riesgos de implementación

Modificar el tamaño de la batería de fábrica introduce importantes riesgos técnicos. Si bien la mejora de la capacidad parece beneficiosa para la electrónica del mercado de accesorios, requiere una cuidadosa medición física y una recalibración del software. La degradación de la capacidad casi siempre resulta en fallas del sistema y conductores bloqueados.

Consulta de líneas de base OEM

Utilice siempre herramientas de búsqueda de vehículos y consulte primero el manual del propietario. Establezca el tamaño de grupo recomendado por la fábrica antes de intentar cualquier modificación. La línea de base del OEM dicta las clasificaciones mínimas aceptables de Ah y CCA. También define la huella física exacta para la que los ingenieros del vehículo diseñaron la bandeja de la batería. Nunca adivine el tamaño basándose únicamente en la inspección visual.

Restricciones físicas y modificaciones de bandeja

Instalar una batería más grande requiere espacio físico. Pasar de L3 a L4 aumenta la longitud de la carcasa en 37 mm. Debes medir la longitud de la bandeja con precisión. Compruebe si hay bloques espaciadores extraíbles. Muchos vehículos europeos cuentan con bandejas ajustables con bloques de plástico que se adaptan a múltiples tamaños de la serie L. Quitar un bloque permite que una batería más grande encaje de forma segura. Nunca fuerces una batería en una bandeja que sea demasiado pequeña. La presión resultante agrietará la carcasa de plástico, derramando ácido sulfúrico altamente corrosivo sobre los rieles del bastidor y los mazos de cables del vehículo.

Registro de BMS y tensión del alternador

Cambiar la capacidad de la batería requiere reprogramar la computadora del vehículo utilizando un escáner de diagnóstico OBD2 avanzado. El sistema de gestión de baterías (BMS) controla la antigüedad de la batería, la resistencia interna y la temperatura. Ajusta en consecuencia la tensión de carga del alternador. Una batería vieja y degradada requiere un voltaje más alto para impulsar la carga hacia las placas. Si instala una batería nueva sin registrarla, el BMS continuará aplicando alto voltaje, sobrecargando la nueva unidad y hirviendo el electrolito interno. Además, si actualiza la capacidad de Ah (por ejemplo, pasando de 70 Ah a 80 Ah), el BMS debe conocer el nuevo objetivo. Si no se registra una batería más grande, se produce una carga insuficiente crónica, lo que provoca una sulfatación rápida y fallos prematuros.

Compensaciones conceptuales

La actualización a una batería L5 proporciona una enorme capacidad de reserva para cabrestantes, sistemas de audio de alto rendimiento o iluminación auxiliar no originales. Sin embargo, esta actualización introduce una importante penalización de peso. Una batería L5 pesa sustancialmente más que una L3. Debe evaluar si la ganancia en capacidad eléctrica justifica el peso frontal agregado y la necesidad de recalibrar el BMS. Para la mayoría de los vehículos de pasajeros estándar, ceñirse al tamaño OEM proporciona el mejor equilibrio entre rendimiento y longevidad.

Evaluación de un fabricante de baterías AGM para abastecimiento comercial

La adquisición de baterías para flotas comerciales requiere una evaluación estricta de los proveedores. Debe mirar más allá de las afirmaciones básicas de marketing y analizar los procesos de fabricación subyacentes. El control de calidad a nivel de fábrica dicta la confiabilidad en el campo. Una batería barata cuesta más a largo plazo si se tienen en cuenta las grúas y el tiempo de inactividad del vehículo.

Escalabilidad y consistencia

Los administradores de flotas deben evaluar a los proveedores en función de la coherencia operativa. Busque las certificaciones ISO/TS 16949. Este estándar de gestión de calidad automotriz garantiza una rigurosa prevención de defectos. Las líneas de montaje automatizadas garantizan una compresión uniforme de las placas y un llenado preciso de electrolitos. El montaje manual introduce variables inaceptables. Si un trabajador de una fábrica inserta manualmente las esteras de vidrio, la relación de compresión variará de una celda a otra. Esta inconsistencia provoca un desgaste desigual y fallas prematuras en un lote de baterías.

Calidad de construcción interna

Evalúe un posible fabricante de baterías AGM analizando sus materias primas. El plomo virgen supera significativamente al plomo reciclado, ofreciendo una menor resistencia interna y una aceptación de carga más rápida. Investigar la tecnología de fundición de rejilla. Las rejillas estampadas proporcionan una resistencia a la corrosión superior en comparación con los diseños de rejillas de metal expandido más antiguos. Las rejillas estampadas presentan un marco continuo e ininterrumpido que canaliza la corriente de manera eficiente hacia el terminal. Finalmente, verifique las relaciones de compresión de la estera de vidrio. La alta compresión evita el desprendimiento de material activo, lo que determina el ciclo de vida real bajo un uso intensivo de arranque y parada.

Garantía y cumplimiento

Analice detenidamente los términos de la garantía. Las aplicaciones comerciales a menudo tienen períodos de garantía diferentes a los de las aplicaciones de consumo debido al mayor número de ciclos. Verifique las tasas históricas de defectos del fabricante. Garantice el estricto cumplimiento de las especificaciones OEM. Para aplicaciones automotrices europeas, la batería debe cumplir con los estándares VDA (Verband der Automobilindustrie). El cumplimiento garantiza que la batería funcionará de manera idéntica a la unidad original de fábrica, asegurando que la arquitectura eléctrica del vehículo permanezca estable.

Conclusión

Seleccionar el tamaño correcto de batería AGM sigue siendo un proceso rígido y técnicamente exigente. Los límites físicos de la bandeja, los cálculos de carga precisos y los estrictos requisitos eléctricos del OEM dictan la elección final. Ignorar estos parámetros conduce a una rápida falla de los componentes y a un funcionamiento comprometido del vehículo. Primero haga coincidir el tamaño L DIN/EN para garantizar el ajuste físico, luego verifique que las clasificaciones Ah y CCA se alineen perfectamente con las especificaciones originales del vehículo.

Ejecute los siguientes pasos para garantizar un reemplazo exitoso de la batería:

1. Mida la longitud de la carcasa de la batería existente de borde a borde para confirmar el tamaño actual de la serie L.

2. Localice el número de pieza OEM, la clasificación Ah y el tamaño del grupo BCI/DIN impresos directamente en la etiqueta de la batería actual.

3. Verifique la orientación del terminal requerida por el vehículo y el estilo de abrazadera de sujeción de la base antes de comprar un reemplazo.

4. Utilice un escáner de diagnóstico OBD2 para registrar la batería nueva en el sistema de gestión de batería del vehículo inmediatamente después de la instalación.

Preguntas frecuentes

P: ¿Puedo reemplazar una batería L3 AGM por una batería L4 AGM?

R: Sí, siempre que la bandeja de la batería de su vehículo tenga suficiente espacio físico. Debe medir la longitud de la bandeja para acomodar la carcasa L4 de 315 mm. Además, la mejora de la capacidad requiere una reprogramación estricta del BMS. La computadora del vehículo debe registrar la clasificación Ah más alta para ajustar el perfil de carga correctamente.

P: ¿Cuál es la diferencia entre una batería H6 y una AGM70 L3?

R: No hay diferencia física o eléctrica. H6 y L3 son simplemente convenciones de nomenclatura regionales diferentes para exactamente el mismo tamaño de batería. Ambas designaciones se refieren a una carcasa que mide aproximadamente 278 mm de longitud y una capacidad de alrededor de 70 Ah.

P: ¿Tengo que usar una batería AGM para un vehículo con arranque y parada?

R: Sí, es una estricta necesidad técnica. Los sistemas start-stop exigen capacidades de ciclo alto para alimentar los componentes electrónicos mientras el motor está apagado. Reemplazar una unidad AGM con una batería de plomo-ácido inundada estándar provocará una rápida degradación interna y fallas prematuras.

P: ¿Cómo sé qué tamaño de batería AGM necesita mi vehículo?

R: Comience consultando el manual del propietario o utilizando una herramienta de búsqueda de OEM. También puede medir físicamente la longitud de la batería y leer el código DIN/BCI impreso directamente en la etiqueta de la batería existente para garantizar una coincidencia exacta.

P: ¿Son todos los fabricantes de baterías AGM iguales?

R: No. Los fabricantes difieren significativamente en la calidad de la construcción interna. Las variaciones en el diseño de la rejilla, la pureza del plomo y la compresión de la placa de fibra de vidrio afectan directamente la longevidad, el ciclo de vida y el rendimiento general de la batería en entornos automotrices exigentes.
